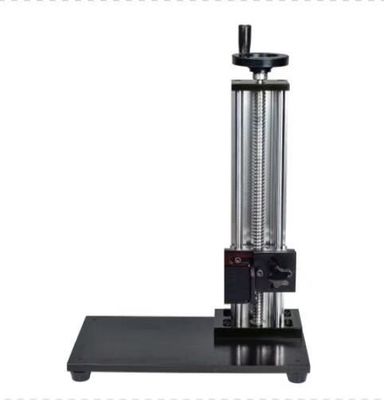

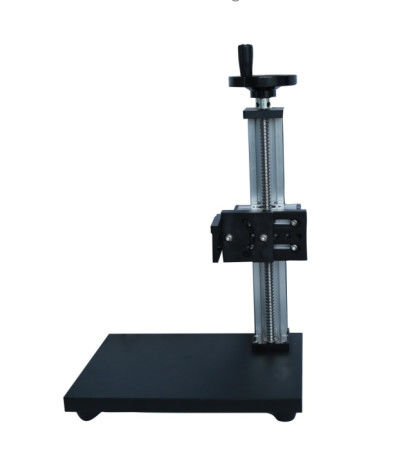

سکوی تست زبری (چدن) JH-200

1. بررسی اجمالی:

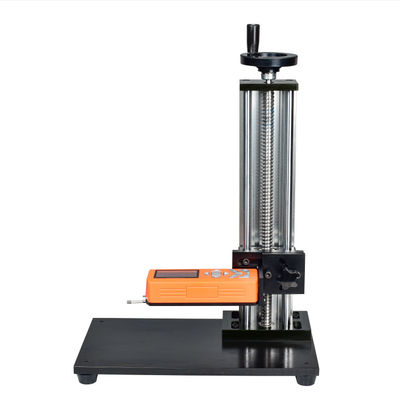

سکوی زبری سنج یکی از لوازم جانبی اصلی ابزار اندازه گیری زبری قابل حمل است.این دستگاه برای انواع زبری سنج های خانگی TR200، TR210، NDT150 و غیره مناسب است و یک پلت فرم اندازه گیری با دقت بالا و سیستم بالابر ستون را برای آن فراهم می کند که به راحتی می توان دستگاه را تنظیم کرد تا سختی عملکرد دستگاه را تا حد زیادی کاهش دهد. ابزار، به ویژه هنگام اندازه گیری قطعات با دقت بالا، اثر آشکارتر خواهد بود.این محصول همچنین برای کاربرانی که از ابزارهای اندازه‌گیری زبری سایر سازندگان (از جمله سازندگان خارجی) استفاده می‌کنند، مناسب است، اما یک قطعه اتصال ویژه نیاز به سفارشی‌سازی دارد.البته کاربران ویژه برای مقاصد دیگر مستثنی نیستند.برای سنسورهای خاص، این مجموعه لوازم جانبی باید برای انجام تنظیمات پیچیده و دقیق استفاده شود.

2. نام هر قسمت:

شکل 1 نام هر جزء

3. اندازه صفحه اتصال:

شکل 2

4. نگهداری:

1. تمیز کردن مکرر و جلوگیری از زنگ زدگی؛

2. کالسکه را به زور به طرفین حرکت ندهید.

3. هنگام حرکت، ستون را مستقیماً حرکت ندهید، بلکه سکو را حرکت دهید تا از شل شدن ستون و خطاهای موقعیت یابی جلوگیری شود.

5.پارامترهای فنی:

1. ارتفاع بالابر: 200 ± 1 میلی متر;

2. خطای بازگشت: بیش از 1/6 چرخش چرخ دستی نیست.

3. اندازه پلت فرم اندازه گیری: 260mm×180mm×20mm.

ویژگی ها: تفاوت ضربات بلند کردن و برگشت ستون بسیار کم است، بلند کردن ستون سبک و انعطاف پذیر است، دقت موقعیت یابی دقیق و قابل اعتماد است.

6. پیکربندی استاندارد:

نکات: الزامات سفارشی سازی مختلفی را می توان برای مطابقت با انواع مختلف ابزارهای اندازه گیری زبری تولید کنندگان مختلف ارائه کرد.
